方格钢丝网规格尺寸及特征
浏览次数：0
发布时间：2014-09-10 15:55:33
分散配筋是
钢丝网水泥在构造上区别于钢筋混凝土的一个主要特征，也是使钡丝网水泥能获得优良性能的重要条件。各国研究、设计·
钢丝网水泥结构时经常引出分散配筋这一特征，该项指标不仅表示了钢材用量，而且反映了钢丝直径及网格尺寸因素对钢丝网水泥性能的影响。国内外的长期研究及实践表明，在用钢量相同情况下，配筋的分散性对钢丝网水泥极限延伸值、抗裂强度、弹性模量一，长期荷载下的徐变及其组成材料之间的粘结力等诸性能有着重要的影响，因此在一定的配筋率情况下，选择分散性适宜的钢丝网，对提高钢丝网水泥性能尤为重要。
国外通常用比表面积系数k和配筋分散系数a来反映钢丝网的分散性大小，我国提出以a,日作为钢丝网水泥的配筋指标，三者具有同样意义，而日值确定较为方便。现将国内外方格钢丝网规格尺寸及其特征计算列于表1。
1、国内外长期研究与实践表明，配筋率相同时，钢丝网分散性的大小，对钢丝网水泥性能起着主要作用，苏联研究结果表明，钢丝网水泥极限延仲值、抗裂强度与配筋分散系数成比例类系。
由表1计算结果表明，配筋分散系数随着网格尺寸及直径的变化而波动在一个较大的范围内。当配筋率相同，网格尺寸分别为4.23X4.23mm和50 x 50mm时，配筋分散系数日分别为207和65kg/m3一mm，可见，较小的网格尺寸及适宜的丝径，使前者的配筋分散系数最多可提高二倍以上。 由表1计算结果还可看出，当配筋分散系数相同时，用钢量随着网格尺寸的增大而增大，随着网格又寸的减小而降低。例如:当网格尺寸分别为6. 35 x 6.35mm,
7 x 7 mm, 10 x l0mm, 12 x 12mm时，配筋分散系数均相同，当网格尺寸为6. 35 x6. 35mm时，用钢量最少(为71kg/m3 ),当网格尺寸增大到12x12m。时，用钢量增加到i134kg/ms，即在配筋务散系数相同的情况下，由于网格尺寸的减小，用钢量可以降低，最多可降低三倍。显而易见，在特定的配筋率情况下，如何根据使用性能、制造工艺等要求，合理选用钢丝网是个很重要的问题。

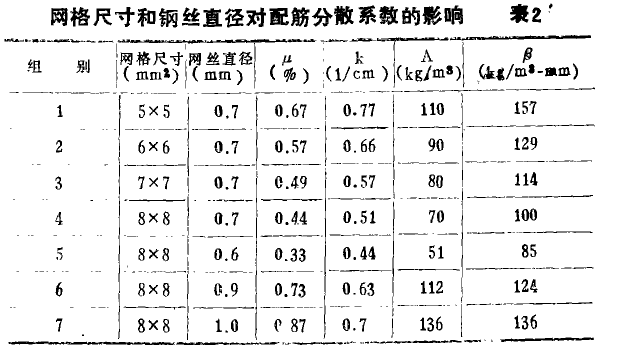

2、丝径相同时，网格尺寸不同对配筋分散系数的影响结果列于表2中1至4组。结果表明，丝径相同，网格尺寸不同时，配筋分散系数随着用钢量的增加而增加，两者增加率相同;网格尺寸相同时，丝径不同对
配筋分散系数的影响结果列于表2中6至7组。结果表明，配筋分散系数随着用钢量的增加而提高较少，配筋分散系数的增加率仅为用钢量增加率的1/2一1/3，由此可见，丝径对配筋分散系数的影响比网格尺寸的影响小得多。
综上所述，网格尺寸和网丝直径是影响钢丝网分散性的主要因素。配筋率一定时，减小网格尺寸及丝径可大大提高钢丝网的分散性，而其中以网格尺寸的影响为主。在进行钢丝网水泥结构设计时，为了获得性能优良的钢丝网水泥，应根据结构性能要求确定配筋率，并考虑到制造工艺、耐久性要求和钢丝育效影响半径，选用适宜的丝径(以1 :0.3,mm为宜)，改变网格尺寸(见表1提供的数据)，以及选用配筋分散系数较大的钢丝网是比较经济合理的。
上一 ：改善铁丝网坝拦截泥沙效果的商榷
